1.3 CUDA 内存模型

理解 CUDA 的多层内存层次是写出高性能 Kernel 的关键。本文详解全局内存、共享内存、寄存器、常量内存和统一内存的特性、适用场景及优化技巧。

📑 目录

• 1. 为什么内存模型如此重要
• 2. 内存层次总览
• 3. 全局内存
• 4. 共享内存
• 5. 寄存器与局部内存
• 6. 常量内存
• 7. 纹理内存
• 8. 统一内存
• 9. 内存选型决策指南
• 总结

---

1. 为什么内存模型如此重要

GPU 的计算能力极强——一块 A100 的峰值算力为 312 TFLOPS（FP16，Tensor Core 含稀疏加速），但它的显存带宽只有约 2 TB/s。做一道简单的算术：一次浮点乘加（FMA）需要读 2 个 float（8 Bytes）产生 2 个 FLOP，那么 2 TB/s 带宽最多喂饱 500 GFLOPS 的计算——不到峰值算力的 0.2%。

这意味着：绝大多数 Kernel 的性能瓶颈不是计算，而是内存访问。理解 CUDA 的多层内存层次，学会把数据放在”离计算最近的地方”，是优化 GPU 程序的第一课。

---

2. 内存层次总览

GPU 的内存层次就像城市的交通系统——寄存器是办公桌上的文件（最快但最小），共享内存是同一办公室的文件柜（快速且可共享），全局内存是城市外的大仓库（容量大但来回需要时间）。

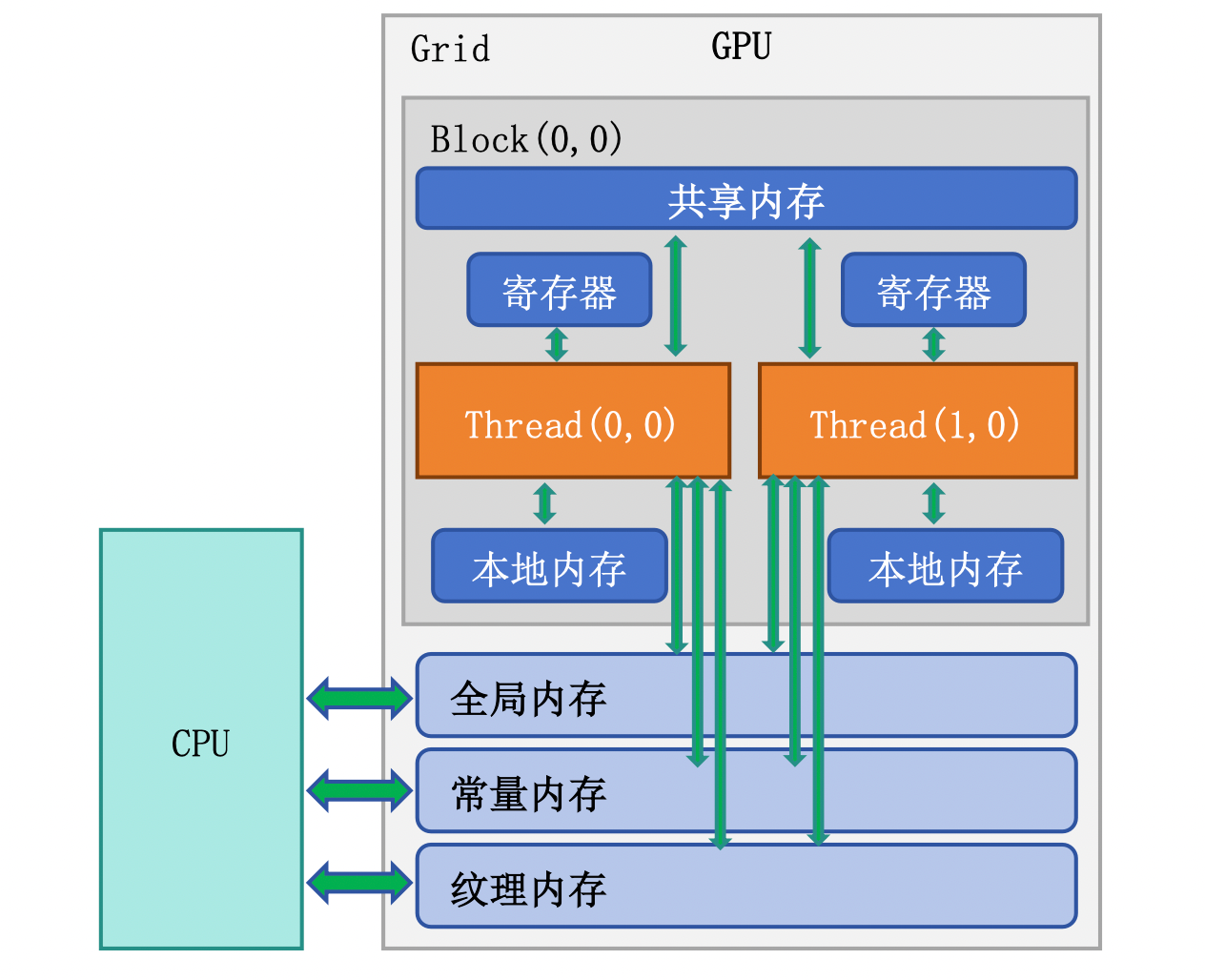

2.1 内存层次架构图

graph TD
    A["线程 (Thread)"] --> B["寄存器 (Registers)"]
    A --> C["局部内存 (Local Memory)"]
    D["线程块 (Block)"] --> E["共享内存 (Shared Memory)"]
    F["Grid (所有线程)"] --> G["全局内存 (Global Memory)"]
    F --> H["常量内存 (Constant Memory)"]
    F --> I["纹理内存 (Texture Memory)"]

2.2 各级内存对比

📊 内存类型	位置	容量	延迟	带宽	作用域	生命周期
寄存器	SM 芯片上	~256KB/SM	1 cycle	最高	单线程	线程生命周期
共享内存	SM 芯片上	48~228KB/SM（因架构而异）	~20 cycles	~19 TB/s	Block 内	Block 生命周期
L1 Cache	SM 芯片上	128~256KB/SM	~30 cycles	~19 TB/s	自动	自动管理
L2 Cache	GPU 芯片上	6~50MB	~200 cycles	~5 TB/s	所有 SM	自动管理
全局内存 (HBM)	芯片外	16~80GB	~400 cycles	1~3.4 TB/s	全局	应用生命周期
常量内存	芯片外+缓存	64KB	1~400 cycles	有缓存时极高	全局只读	应用生命周期

---

3. 全局内存

全局内存（Global Memory）是 GPU 的”主存”，对应物理上的 HBM（高带宽内存）。它容量最大但延迟最高，是 CPU-GPU 数据交换的枢纽。

3.1 基本操作

// 分配设备内存
float* d_data;
size_t size = N * sizeof(float);
cudaMalloc(&d_data, size);

// Host → Device 传输
cudaMemcpy(d_data, h_data, size, cudaMemcpyHostToDevice);

// Device → Host 传输
cudaMemcpy(h_result, d_data, size, cudaMemcpyDeviceToHost);

// 释放设备内存
cudaFree(d_data);

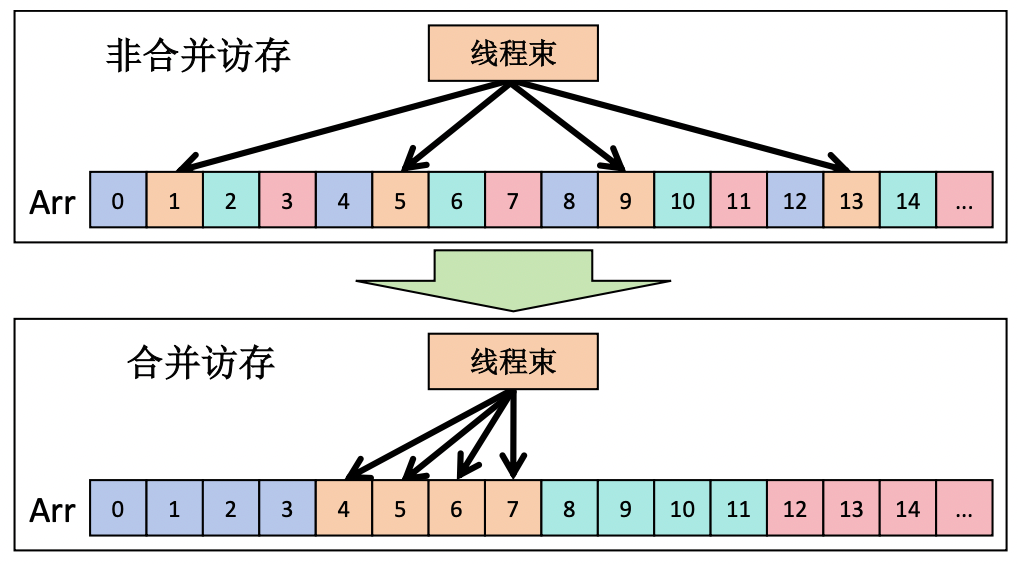

3.2 合并访问（Coalesced Access）

全局内存的访问效率取决于一个 Warp 内 32 个线程的访问模式是否连续对齐。GPU 以 32B/64B/128B 的粒度从全局内存取数据（一次”事务”），如果 Warp 内线程访问的地址连续，一次事务就能满足所有线程——这就是合并访问。

// ✅ 合并访问：连续线程访问连续地址
// Thread 0 → data[0], Thread 1 → data[1], ...
float val = data[threadIdx.x + blockIdx.x * blockDim.x];

// ❌ 跨步访问：效率低
// Thread 0 → data[0], Thread 1 → data[stride], ...
float val = data[(threadIdx.x + blockIdx.x * blockDim.x) * stride];

3.3 访问模式对性能的影响

访问模式	事务数（Warp 访问 32 个 float）	有效带宽利用率
完美合并（连续对齐）	1 次 128B 事务	100%
连续但未对齐	2 次 128B 事务	50%
随机散列访问	最多 32 次 32B 事务	~3%

💡 提示：在设计数据结构时，优先选择 Structure of Arrays (SoA) 而非 Array of Structures (AoS)，因为 SoA 更容易实现合并访问。

3.4 SoA vs AoS 示例

// ❌ AoS（Array of Structures）— 相邻线程访问不连续
struct Particle {
    float x, y, z;
    float vx, vy, vz;
};
Particle particles[N];
// Thread i 访问 particles[i].x → 间隔 sizeof(Particle) = 24 bytes

// ✅ SoA（Structure of Arrays）— 相邻线程访问连续
struct Particles {
    float x[N], y[N], z[N];
    float vx[N], vy[N], vz[N];
};
Particles p;
// Thread i 访问 p.x[i] → 间隔 sizeof(float) = 4 bytes，完美合并

---

4. 共享内存

共享内存（Shared Memory）位于 SM 芯片上，48~228KB/SM（因架构而异），是 Block 内所有线程共享的高速暂存。把它想象成一个团队的白板——团队成员都可以快速读写，但其他团队看不到。

4.1 声明与使用

静态声明：

__global__ void sharedMemDemo(float* input, float* output, int N) {
    // 静态声明：编译时确定大小
    __shared__ float tile[256];

    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        // 将全局内存数据加载到共享内存
        tile[threadIdx.x] = input[idx];

        // 同步：确保所有线程都完成加载
        __syncthreads();

        // 现在可以安全地访问 tile 中其他线程加载的数据
        int partner = blockDim.x - 1 - threadIdx.x;
        output[idx] = tile[partner];
    }
}

动态声明：

// 动态声明：运行时确定大小
__global__ void dynamicSharedMem(float* data, int N) {
    extern __shared__ float sharedData[];  // 大小在启动时指定

    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        sharedData[threadIdx.x] = data[idx];
    }
    __syncthreads();
    // ...
}

// 启动时通过第三个参数指定动态共享内存大小
int sharedMemSize = blockSize * sizeof(float);
dynamicSharedMem<<<grid, block, sharedMemSize>>>(data, N);

4.2 Bank Conflict

共享内存被划分为 32 个 Bank（对应 32 个 Warp 线程），每个 Bank 宽度为 4 bytes。当一个 Warp 中多个线程同时访问同一个 Bank 的不同地址时，访问必须串行化——这就是 Bank Conflict。

Bank 编号 = (地址 / 4 bytes) % 32

// ✅ 无 Bank Conflict：每个线程访问不同 Bank
float val = shared[threadIdx.x];         // 线程 i → Bank i

// ❌ 2-way Bank Conflict：步长为 2，线程 0 和 16 冲突
float val = shared[threadIdx.x * 2];     // 线程 0 → Bank 0, 线程 16 → Bank 0

// ✅ 广播无冲突：所有线程读同一地址
float val = shared[0];                   // 广播，无冲突

4.3 避免 Bank Conflict 的技巧

对于矩阵转置等场景，经典方法是添加 padding：

// 原始：2D 共享内存，列访问时会有 Bank Conflict
__shared__ float tile[32][32];

// 优化：加 1 列 padding，错开 Bank 对齐
__shared__ float tile[32][32 + 1];  // 33 列

4.4 共享内存配置

现代 GPU（sm_80+）的 L1 Cache 和共享内存共享同一块物理 SRAM，可以通过 API 配置比例：

// 优先分配更多共享内存（最大 164KB on A100）
cudaFuncSetAttribute(myKernel,
    cudaFuncAttributeMaxDynamicSharedMemorySize, 164 * 1024);

// 设置 L1/Shared Memory 偏好
cudaFuncSetCacheConfig(myKernel, cudaFuncCachePreferShared);

---

5. 寄存器与局部内存

5.1 寄存器

寄存器是每个线程私有的最快存储。Kernel 中的局部变量默认存放在寄存器中：

__global__ void compute(float* data, int N) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;  // 存在寄存器
    float temp = 0.0f;                                  // 存在寄存器
    float acc = 0.0f;                                   // 存在寄存器

    for (int i = 0; i < 10; i++) {
        temp = data[idx + i * N];
        acc += temp * temp;
    }
    data[idx] = acc;
}

5.2 寄存器溢出（Register Spilling）

每个 SM 的寄存器总量有限（如 A100 为 65536 个 32-bit 寄存器/SM）。当一个线程使用的寄存器超过 SM 能分配给它的数量时，多出的变量会”溢出”到局部内存（实际是全局内存的一块区域，有 L1/L2 缓存加速但延迟仍然高）。

# 查看 Kernel 的寄存器用量
nvcc --ptxas-options=-v mykernel.cu
# ptxas info: Used 48 registers, 0 bytes smem

# 限制最大寄存器数（可能导致溢出但提高占用率）
nvcc --maxrregcount=32 mykernel.cu

5.3 寄存器使用建议

✅ 推荐做法	❌ 不推荐做法
复用临时变量	声明大量独立变量
循环展开适度（#pragma unroll）	展开因子过大导致寄存器爆炸
用 --ptxas-options=-v 监控	盲目追求零溢出

⚠️ 注意：寄存器使用是一个权衡——用更多寄存器可以减少计算中的内存访问，但也会降低 SM 上能同时驻留的 Warp 数量（降低占用率）。需要根据具体 Kernel 找平衡点。

---

6. 常量内存

常量内存（Constant Memory）是一块 64KB 的只读全局内存区域，配有专用的常量缓存。当 Warp 内所有线程读取同一地址时，一次缓存读取就能广播给 32 个线程。

6.1 声明与使用

// 在全局作用域声明常量内存
__constant__ float coefficients[256];

// 主机端拷贝数据到常量内存
float h_coeff[256];
// ... 填充 h_coeff ...
cudaMemcpyToSymbol(coefficients, h_coeff, sizeof(h_coeff));

// Kernel 中直接读取（像全局变量一样）
__global__ void applyFilter(float* data, float* output, int N) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        float result = 0.0f;
        for (int i = 0; i < 256; i++) {
            result += data[idx + i] * coefficients[i];  // 所有线程读同一个 coefficients[i]
        }
        output[idx] = result;
    }
}

6.2 适用场景

✅ 适合常量内存	❌ 不适合常量内存
所有线程读相同值（卷积核、系数表）	每个线程读不同地址
数据量 ≤ 64KB	数据量超过 64KB
数据在 Kernel 执行期间不变	数据需要被 GPU 修改

📌 关键点：如果 Warp 内不同线程访问常量内存的不同地址，访问会被串行化为 32 次读取，性能反而比全局内存更差。

---

7. 纹理内存

纹理内存（Texture Memory）通过专用的纹理缓存访问全局内存，它针对二维空间局部性做了优化。在深度学习时代，纹理内存使用较少，但在图像处理和某些插值场景中仍有价值。

7.1 特点

• 针对 2D 空间局部性优化的缓存策略
• 支持硬件插值（线性/双线性）
• 支持自动边界处理（Clamp/Wrap）
• 对不规则访问模式比全局内存表现更好

7.2 现代替代

在 CUDA 12+ 中，L1/L2 缓存的优化已经覆盖了大部分纹理内存的使用场景。对于新代码，建议：

• 规则访问模式 → 直接使用全局内存 + L1 缓存
• 只读数据 → 使用 __ldg() 内置函数走只读缓存路径
• 需要硬件插值 → 仍然使用纹理

// __ldg() 走只读缓存路径，无需配置纹理对象
float val = __ldg(&input[idx]);

---

8. 统一内存

统一内存（Unified Memory）是 CUDA 6.0 引入的编程抽象——它提供一个单一地址空间，CPU 和 GPU 都可以通过相同的指针访问数据，系统自动在两者之间迁移页面。

8.1 基本用法

// 分配统一内存
float* data;
cudaMallocManaged(&data, N * sizeof(float));

// CPU 端初始化——直接用指针
for (int i = 0; i < N; i++) {
    data[i] = (float)i;
}

// GPU 端计算——同一个指针
myKernel<<<grid, block>>>(data, N);
cudaDeviceSynchronize();

// CPU 端读取结果——还是同一个指针
printf("Result: %f\n", data[0]);

// 释放
cudaFree(data);

8.2 页面迁移机制

统一内存的”魔法”背后是操作系统级别的按需页面迁移：

1. CPU 首次写入时，页面驻留在系统内存
2. GPU Kernel 访问时触发缺页中断，驱动将页面迁移到显存
3. Kernel 执行完后 CPU 再次访问，页面迁回系统内存

8.3 性能优化：预取

自动按需迁移有延迟开销，可以通过预取（Prefetch）提前触发迁移：

// 在 Kernel 启动前，预取数据到 GPU
int device;
cudaGetDevice(&device);
cudaMemPrefetchAsync(data, N * sizeof(float), device);

myKernel<<<grid, block>>>(data, N);
cudaDeviceSynchronize();

// Kernel 完成后，预取结果到 CPU
cudaMemPrefetchAsync(data, N * sizeof(float), cudaCpuDeviceId);

8.4 适用场景分析

✅ 适合统一内存	❌ 不适合统一内存
原型开发和快速迭代	极致性能要求的生产代码
CPU/GPU 交替访问的复杂数据结构	大块数据的单向传输
链表、树等指针结构	简单的输入→计算→输出模式
不确定 GPU 会访问哪些数据	明确知道数据使用模式

⚠️ 注意：统一内存简化了编程但可能牺牲性能。对于性能敏感的代码，显式使用 cudaMemcpy 通常比统一内存快，因为你可以精确控制数据传输时机并与计算重叠。

---

9. 内存选型决策指南

面对一个新 Kernel，如何决定把数据放在哪里？

graph TD
    A["数据是否在 Kernel 中被修改?"] -->|只读| B["所有线程读同一值?"]
    A -->|读写| C["是否需要 Block 内共享?"]
    B -->|是 且 ≤64KB| D["常量内存"]
    B -->|否| E["全局内存 + __ldg()"]
    C -->|是| F["共享内存"]
    C -->|否| G["全局内存 (合并访问)"]

9.1 快速参考卡片

需求	首选方案	次选方案
Block 内线程间数据交换	共享内存 + __syncthreads()	Warp Shuffle（同 Warp 内）
全局只读广播	常量内存	__ldg()
大数组逐元素处理	全局内存（合并访问）	—
局部累加器/计数器	寄存器	—
复杂数据结构快速原型	统一内存	—
减少全局内存事务	Tiling + 共享内存	L1 缓存

9.2 典型优化模式：Tiling

Tiling 是最经典的内存优化模式——将全局内存数据分块加载到共享内存，在共享内存上做多次计算，从而用少量全局内存访问换取大量快速的共享内存访问：

__global__ void matmulTiled(float* A, float* B, float* C,
                            int M, int N, int K) {
    __shared__ float As[TILE][TILE];
    __shared__ float Bs[TILE][TILE];

    int row = blockIdx.y * TILE + threadIdx.y;
    int col = blockIdx.x * TILE + threadIdx.x;
    float sum = 0.0f;

    for (int t = 0; t < (K + TILE - 1) / TILE; t++) {
        // 协作加载 tile 到共享内存
        if (row < M && t * TILE + threadIdx.x < K)
            As[threadIdx.y][threadIdx.x] = A[row * K + t * TILE + threadIdx.x];
        else
            As[threadIdx.y][threadIdx.x] = 0.0f;

        if (col < N && t * TILE + threadIdx.y < K)
            Bs[threadIdx.y][threadIdx.x] = B[(t * TILE + threadIdx.y) * N + col];
        else
            Bs[threadIdx.y][threadIdx.x] = 0.0f;

        __syncthreads();

        // 在共享内存上计算
        for (int k = 0; k < TILE; k++) {
            sum += As[threadIdx.y][k] * Bs[k][threadIdx.x];
        }
        __syncthreads();
    }

    if (row < M && col < N) {
        C[row * N + col] = sum;
    }
}

💡 提示：Tiling 的核心思想——“搬一次数据，用多次”——在 FlashAttention、GEMM 优化等高级场景中反复出现，是 GPU 编程最重要的优化范式之一。

---

📝 总结

CUDA 内存模型的核心认知：

1. 算力远大于带宽：内存访问是大多数 Kernel 的性能瓶颈
2. 层次化设计：越靠近计算单元的存储越快、越小
3. 合并访问：全局内存的首要优化原则——连续线程访问连续地址
4. 共享内存：Block 内协作的高速中转站，注意 Bank Conflict
5. Tiling：最通用的优化范式——分块加载、本地计算、减少全局访问
6. 寄存器：单线程最快存储，但有限，需权衡占用率
7. 统一内存：编程简便但性能次优，适合原型和复杂数据结构

🎯 自我检验清单

• 能列出 CUDA 五种主要内存类型及其容量、延迟、作用域
• 能解释合并访问的条件，并判断给定访问模式是否合并
• 能将一个 AoS 数据结构改造为 SoA 以实现合并访问
• 能正确使用 __shared__ 声明共享内存并配合 __syncthreads()
• 能识别 Bank Conflict 的成因并使用 padding 解决
• 能用 Tiling 模式优化矩阵乘法 Kernel
• 能根据场景选择正确的内存类型（常量/共享/全局/统一）
• 能使用 cudaMemPrefetchAsync 优化统一内存的性能
